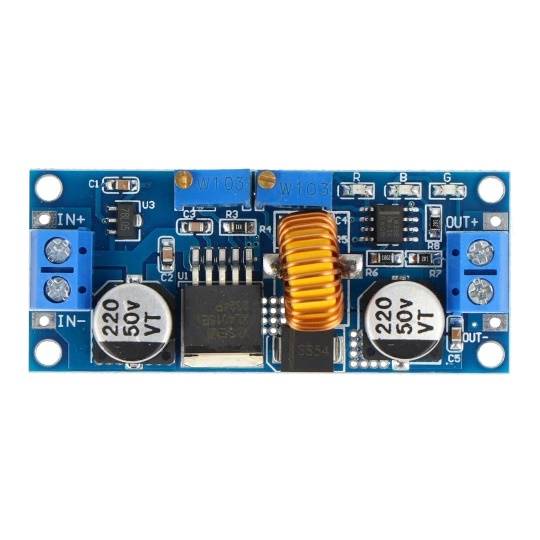

Przetwornica step-down XL4015 1,3V-36V 5A

Opis:

SKU: MOD-08103

Charakterystyka:

Przetwornica step-down XL4015 1,3V-36V 5A

Moduł z przetwornicą impulsową step-down XL4015. Napięcie wejściowe od 3,3 V do 36 V. Maksymalny ciągły prąd wyjściowy 5 A. Napięcie wyjściowe regulowane w zakresie od 1,3 V do 36 V.
Specyfikacja przetwornicy step-down XL4015

    Napięcie wejściowe: od 3,3 V do 36 V
    Napięcie wyjściowe regulowane w zakresie: od 1,3 V do Vin.
    Maksymalny ciągły prąd wyjściowy: 5 A (przy zastosowaniu chłodzenia)
    Sterownik XL4105
    Sprawność: poniżej 90 % (w zależności od poboru mocy)
    Częstotliwość przełączania: 300 kHz
    Wbudowane dwa potencjometry:
        Lewy: regulacja napięcia wyjściowego
        Prawy: regulacja prądu wyjściowego
    3 diody LED:
        Zielona: informacja o zasilaniu
        Niebieska: ostrzegająca o ustawieniu dużego prądu
        Czerwony: osiągnięto maksymalny zakres prądu
    Cztery otwory montażowe o średnicy 2,5 mm
    Wymiary płytki: 62 x 26 x 12 mm
    Masa: 20 g

Przetwornica XL4015

Przetwornica step-down XL4015 - Sposób użycia przetwornicy

Moduł posiada cztery wyprowadzenia w postaci złącz śrubowych:

Pin     Opis
IN+     Napięcie wejściowe - biegun dodatni.
IN-     Napięcie wejściowe - biegun ujemny (masa).
OUT+      Napięcie wyjściowe - biegun dodatni.
OUT-      Napięcie wyjściowe - biegun ujemny (masa).



Napięcie wyjściowe jest wybierane z zakresu od 3,3 V do 36 V za pomocą potencjometru. Należy zwrócić uwagę, że jest to układ obniżający napięcie, a więc napięcie wyjściowe nie może być wyższe od wejściowego.
