ESP32-C3-Zero - mini płytka rozwojowa WiFi/Bluetooth - ESP32-C3FN4 - Waveshare 25452

Opis:

Indeks: WSR-23869

Charakterystyka:

ESP32-C3-Zero - mini płytka rozwojowa WiFi / Bluetooth - ESP32-C3FN4 - Waveshare 25452

ESP32-C3-Zero to mini płytka rozwojowa wyposażona w mikrokontroler ESP32-C3FN4. Charakteryzuje się on jednordzeniowym procesorem pracującym z częstotliwością 160 MHz. Urządzenie umożliwia użytkownikom bezprzewodową komunikację za pomocą WiFi i Bluetooth. W zakresie pamięci ESP32-C3 Mini oferuje 400 KB SRAM, 384 KB ROM oraz 4 MB pamięci Flash. Dodatkowo płytka jest wyposażona w listwy pinowe, co rozszerza możliwości podłączenia różnorodnych urządzeń peryferyjnych. Płytka zawiera również regulator napięcia LDO CAT6219-330TD-GT3, diody LED TX i RX, a także przyciski resetowania i do pobierania firmware. Co więcej, produkt jest kompatybilny z popularnymi środowiskami programistycznymi takimi jak CircuitPython, MicroPython, Arduino IDE oraz ESP-IDF, co zwiększa jej wszechstronność i ułatwia integrację z różnymi projektami.

Główne cechy płytki rozwojowej

•     Umożliwia łączność bezprzewodową, dzięki wsparciu WiFi oraz Bluetooth Low Energy
•     Jest to wersja bez przylutowanych złącz
•     Posiada mikrokontroler ESP32-C3FN4 z jednordzeniowym procesorem RISC-V 32-bitowym, działającym z częstotliwością do 160 MHz
•     Oferuje pamięć 400 KB SRAM, 384 KB ROM oraz 4 MB Flash
•     Zapewnia niskie zużycie energii
•     Posiada 15 pinów GPIO i wbudowaną antenę ceramiczną 2,4G
•     Łączy się za pomocą portu USB-C
•     Obsługuje różnorodne interfejsy komunikacyjne, w tym 3 x SPI, 1 x I2C, 2 x UART, 1 x I2S, oraz 2 x ADC

Główna funkcja urządzenia

Płytka rozwojowa ESP32-C3-Zero jest zaprojektowana do rozwoju i prototypowania aplikacji IoT. Jej niewielkie rozmiary i wszechstronne możliwości komunikacji bezprzewodowej czynią ją idealną do tworzenia inteligentnych urządzeń, które mogą zbierać dane, komunikować się z innymi urządzeniami i przetwarzać informacje w czasie rzeczywistym.
Bezprzewodowa komunikacja

ESP32-C3-Zero oferuje wsparcie dla WiFi 2,4 GHz oraz Bluetooth 5. To umożliwia komunikację zarówno w lokalnych sieciach WiFi, jak i bezpośrednio z innymi urządzeniami Bluetooth, co jest pomocne w aplikacjach wymagających zdalnego sterowania lub przesyłania danych.

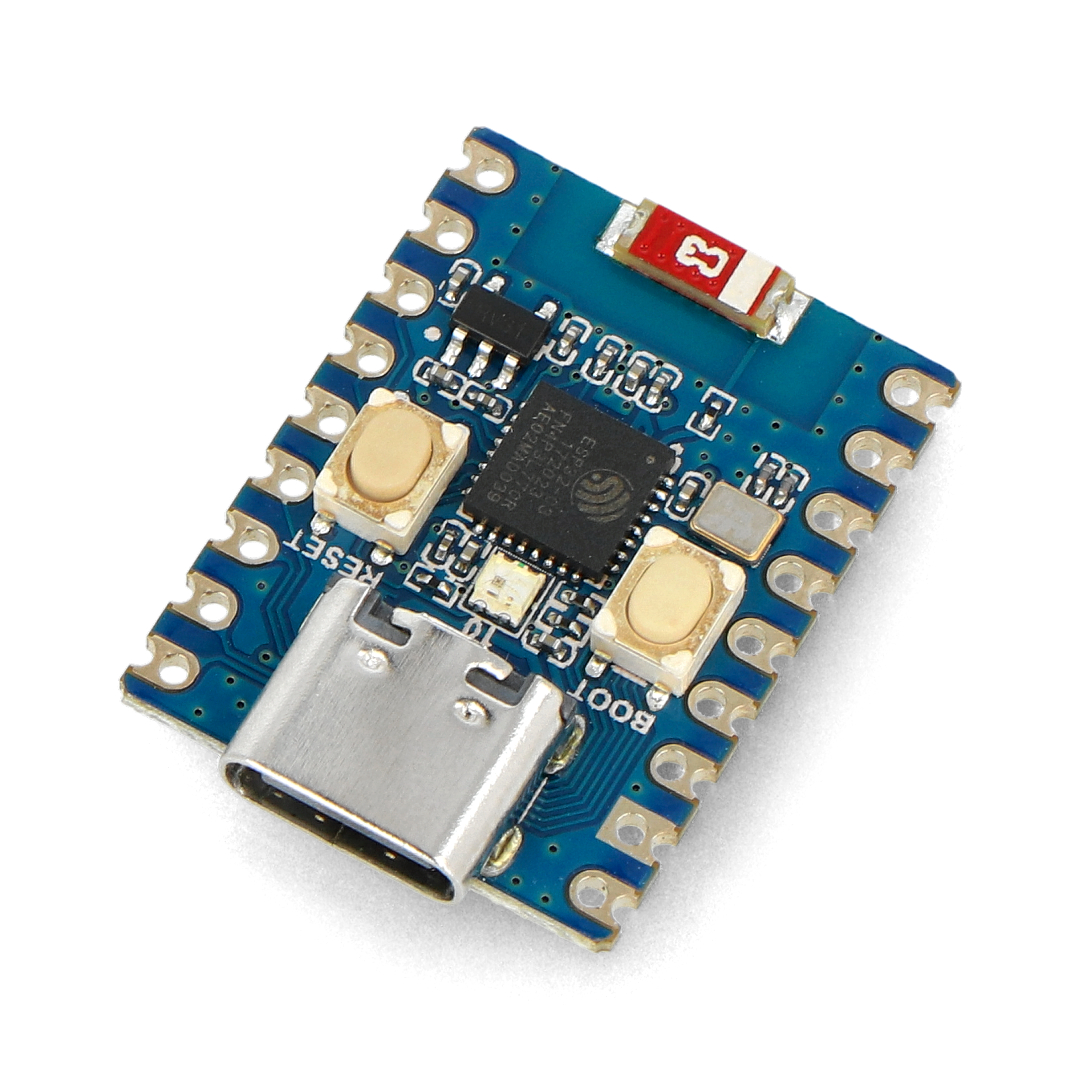

ESP32-C3-Zero posiada niewielkie rozmiary.

Mikrokontroler ESP32-C3FN4

Centralnym elementem urządzenia jest wbudowany mikrokontroler ESP32-C3FN4 z jednordzeniowym procesorem RISC-V 32-bitowym, który może pracować z częstotliwością do 160 MHz. Mikrokontroler zapewnia moc obliczeniową niezbędną do przetwarzania danych, zarządzania komunikacją bezprzewodową i wykonywania złożonych zadań. Jego niskie zużycie energii czyni go idealnym dla przenośnych i energooszczędnych projektów.
Szerokie możliwości programowania

Płytka rozwojowa jest kompatybilna z wieloma środowiskami programistycznymi, umożliwiając elastyczność w zakresie tworzenia oprogramowania. Można ją programować za pomocą popularnych środowisk - Arduino IDE, ESP-IDF, MicroPython i CircuitPython.

Dokładny opis produktu znajduje się w przewodniku użytkownika na stronie producenta.

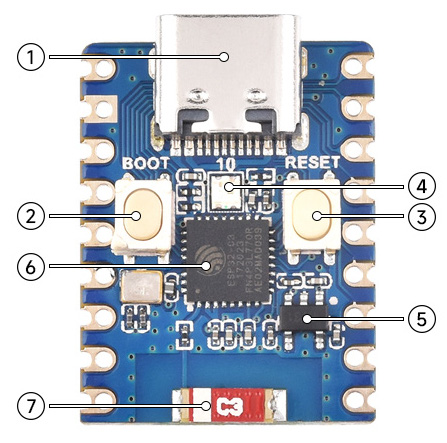

Rozmieszczenie komponentów na płytce

1.     Port USB-C
2.     Przycisk BOOT
3.     Przycisk RESET
4.     Dioda RGB WS2812
5.     Liniowy regulator napięcia CAT6219-330TD-GT3
6.     Procesor jednordzeniowy ESP32-C3FN4
7.     Antena ceramiczna 2,4G

Specyfikacja płytki

•     Producent: Waveshare
•     Model: ESP32-C3-Zero
•     Mikrokontroler: ESP32-C3FN4
•     Procesor: jednordzeniowy RISC-V 32-bit, 160 MHz
•     Łączność bezprzewodowa: WiFi 2,4 GHz, Bluetooth 5 (LE)
•     Pamięć: 400 KB SRAM, 384 KB ROM, 4 MB Flash
•     Interfejsy komunikacyjne: 3 × SPI, 1 × I2C, 2 × UART, 1 × I2S, 2 × ADC
•     GPIO: 15 pinów
•     Port USB: USB-C
•     Wbudowana antena: tak, antena ceramiczna
•     Programowanie: CircuitPython, MicroPython, Arduino IDE i ESP-IDF

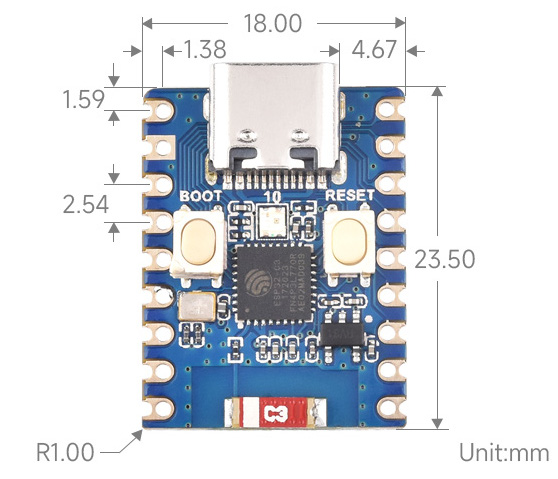

•     Wymiary: 23,5 x 18 mm
