ESP32-C3-Zero-M - płytka rozwojowa WiFi/Bluetooth - ze złączami - ESP32-C3FN4 - Waveshare 25532

Opis:

Indeks: WSR-23870

Charakterystyka:

ESP32-C3-Zero - płytka rozwojowa WiFi / Bluetooth - ze złączami - ESP32-C3FN4 - Waveshare 25532

ESP32-C3-Zero to mini płytka rozwojowa zbudowana na bazie układu ESP32-C3FN4. Charakteryzuje się on jednordzeniowym procesorem RISC-V 32-bit, który może pracować z częstotliwością główną do 160 MHz. Dzięki obsłudze WiFi oraz Bluetooth, umożliwia łatwe tworzenie aplikacji komunikujących się bezprzewodowo. Płytka oferuje 400 KB SRAM, 384 KB ROM i 4 MB pamięci Flash. Wyposażona w ceramiczną antenę 2.4G, regulator napięcia LDO CAT6219-330TD-GT3, diody LED TX i RX, a także przyciski resetowania i do pobierania firmware. Posiada USB C oraz 15 pinów GPIO, które mogą być konfigurowane. ESP32-C3-Zero to wersja z przylutowanymi złączami, natomiast dostępna jest również opcja ESP32-C3-Zero bez złącza pinowego. Płytka wspiera języki programowania C/C++ oraz MicroPython, dzięki czemu jest kompatybilna ze środowiskami, takimi jak  Arduino IDE oraz ESP-IDF, oferując obszerny zestaw narzędzi deweloperskich i samouczków, aby ułatwić rozpoczęcie pracy z nią. Stanowi idealne narzędzie dla projektantów i inżynierów zajmujących się tworzeniem aplikacji IoT i innych projektów związanych z komunikacją bezprzewodową.
ESP32-C3-Zero-M - płytka rozwojowa WiFi / Bluetooth - ze złączami - ESP32-C3FN4 - Waveshare 25532

Główne cechy płytki rozwojowej

•     ESP32-C3FN4 wyposażony w 32-bitowy jednordzeniowy procesor RISC-V, oferujący częstotliwość 160 MHz.
•     Obsługuje 2,4 GHz WiFi oraz Bluetooth 5, umożliwiając komunikację bezprzewodową.
•     Oferuje 400 KB SRAM, 384 KB ROM i 4 MB pamięci Flash.
•     Elastyczne opcje dotyczące zegara, niezależne ustawienia zasilania modułu oraz inne funkcje sterowania, zapewniają niskie zużycie energii w różnych scenariuszach.
•     Łączy się za pomocą portu USB-C oraz posiada 15-pinowe złącze GPIO, które można konfigurować.
•     Obsługa wielu interfejsów komunikacyjnych, w tym 3 x SPI, 1 x I2C, 2 x UART, 1 x I2S, 2 x ADC, itp.

Zastosowania płytki ESP32-C3-Zero

•     Tworzenie aplikacji IoT, dzięki obsłudze WiFi i Bluetooth.
•     Projekty związane z komunikacją bezprzewodową, takie jak zdalne sterowanie urządzeniami, przesyłanie danych czy monitorowanie.
•     Prototypowanie i rozwój aplikacji typu SMD, dzięki możliwości bezpośredniego lutowania na płytach nośnych.
•     Tworzenie projektów z wykorzystaniem języków programowania C/C++ lub MicroPython, przy wsparciu obszernych zasobów deweloperskich i samouczków.

Więcej szczegółowych informacji o produkcie znajdziesz w przewodniku użytkownika na stronie producenta
Mikrokontroler ESP32-C3FN4

Centralnym elementem urządzenia jest wbudowany mikrokontroler ESP32-C3FN4, który posiada jednordzeniowy procesor RISC-V 32-bitowy, zdolny do pracy z częstotliwością do 160 MHz. Ten mikrokontroler dostarcza wystarczającą moc obliczeniową do przetwarzania danych, zarządzania komunikacją bezprzewodową oraz wykonywania skomplikowanych zadań. Dzięki niskiemu zużyciu energii jest idealny do zastosowań, gdzie istotne są mobilność i oszczędność energii.
Szerokie możliwości programowania

Płytka rozwojowa oferuje szerokie możliwości programowania i jest kompatybilna z różnymi środowiskami programistycznymi, co zapewnia elastyczność w tworzeniu oprogramowania. Możliwe jest programowanie za pomocą popularnych środowisk, takich jak Arduino IDE, ESP-IDF, MicroPython i CircuitPython.
ESP32-C3-Zero - płytka rozwojowa WiFi / Bluetooth - ze złączami - ESP32-C3FN4 - Waveshare 25532Płytka wspiera języki programowania C/C++ oraz MicroPython.

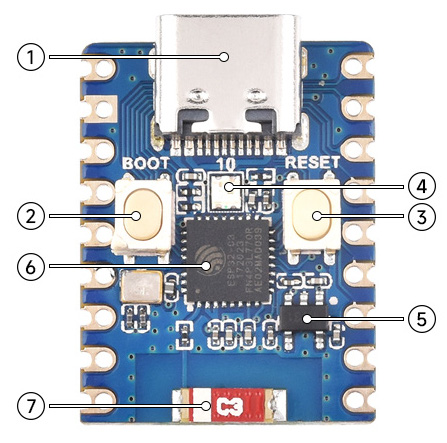

Rozmieszczenie elementów na płytce ESP32-C3-Zero

Rozmieszczenie elementów na płytce.
Rozmieszczenie komponentów na płytce

1.     Port USB C
2.     Przycisk BOOT
3.     Przycisk RESET
4.     Dioda RGB WS2812
5.     Liniowy regulator napięcia CAT6219-330TD-GT3
6.     Procesor jednordzeniowy ESP32-C3FN4
7.     Antena ceramiczna 2,4G

Specyfikacja płytki ESP32-C3-Zero

•     Producent: Waveshare
•     Model: ESP32-C3-Zero
•     Mikrokontroler: ESP32-C3FN4
•     Procesor: jednordzeniowy RISC-V 32-bit, 160 MHz
•     Łączność bezprzewodowa: WiFi 2,4 GHz, Bluetooth 5 (LE)
•     Pamięć: 400 KB SRAM, 384 KB ROM, 4 MB Flash
•     Interfejsy komunikacyjne: 3 × SPI, 1 × I2C, 2 × UART, 1 × I2S, 2 × ADC
•     GPIO: 15 pinów
•     Port USB: USB C
•     Wbudowana antena: tak, antena ceramiczna
•     Programowanie: CircuitPython, MicroPython, Arduino IDE i ESP-IDF
•     Płytka z fabrycznie przylutowanym złączem

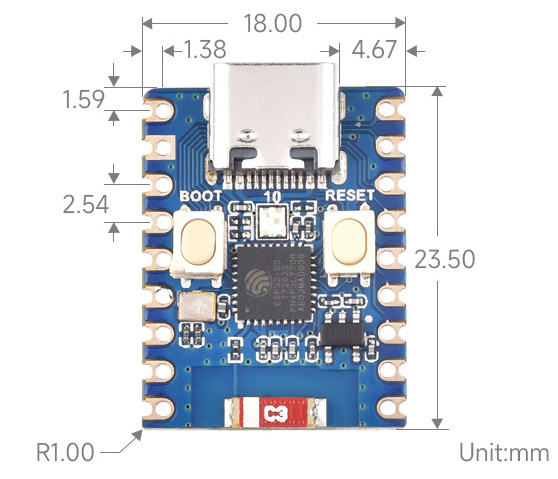

•     Wymiary: 23,5 x 18 mm
